PYBE30-Q24-D24H-T
Isolated Chassis Mount DC/DC Converter, ITE, Module, 4:1, 30 W, 2 Output, 24 V

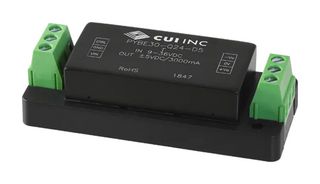

Paveikslėlis yra tik kaip iliustracija. Žr. produkto aprašymą.
GamintojasCUI
Gamintojo detalės nr.PYBE30-Q24-D24H-T
Užsakymo kodas4220655
Produktų asortimentasPYBE30 Series
Techninės specifikacijos
Nebegaminama
Informacija apie produktą
GamintojasCUI
Gamintojo detalės nr.PYBE30-Q24-D24H-T
Užsakymo kodas4220655
Produktų asortimentasPYBE30 Series
Techninės specifikacijos
Power Supply ApplicationsITE
DC / DC Converter TypeModule
Input Ratio4:1
Output Power Max30W
No. of Outputs2 Output
Output Voltage - Output 124V
Output Current - Output 1625mA
Output Voltage - Output 2-24V
Output Current - Output 2-625mA
Output RegulationRegulated
Isolation Voltage1.5kV
Input Voltage DC Nom24V
DC / DC Converter Output TypeFixed
Width31.5mm
Height25.3mm
Depth76mm
Input Voltage DC Min9V
Input Voltage DC Max36V
Product RangePYBE30 Series
SVHCTo Be Advised
Produktų apžvalga
PYBE30-Q24-D24H-T is a PYBE30 series high-efficiency isolated DC to DC converter packaged in an industry standard footprint. Supporting a 4:1 input range and regulated output, the series is ideal for battery-driven applications where charging and discharging conditions require an ultra-wide input range. This encapsulated unit also come standard with an operating temperature range of -40 to +85°C, providing a rugged solution for use in harsh environments.
- 9VDC to 36VDC input voltage range (24VDC typical), dual regulated outputs
- ±24VDC output voltage, ±625mA maximum output current, 30W maximum output power
- With heatsink, 89% typical efficiency
- Industry standard pin-out, 1500VDC isolation
- Overvoltage protection, overcurrent protection and continuous short circuit protection
- Certified to 62368-1: EN, BS EN and 60950: UL
- Typical switching frequency is 300KHz PWM mode)
- Aluminium alloy case material
- Chassis mounting style
- Dimension is 76.00 x 31.50 x 25.30mm
Techniniai duomenys
Power Supply Applications
ITE
Input Ratio
4:1
No. of Outputs
2 Output
Output Current - Output 1
625mA
Output Current - Output 2
-625mA
Isolation Voltage
1.5kV
DC / DC Converter Output Type
Fixed
Height
25.3mm
Input Voltage DC Min
9V
Product Range
PYBE30 Series
DC / DC Converter Type
Module
Output Power Max
30W
Output Voltage - Output 1
24V
Output Voltage - Output 2
-24V
Output Regulation
Regulated
Input Voltage DC Nom
24V
Width
31.5mm
Depth
76mm
Input Voltage DC Max
36V
SVHC
To Be Advised
Techniniai duomenys (2)
Teisinė ir aplinkosaugos informacija
Kilmės šalis:
Šalis, kurioje paskutinį kartą gamintojo atliktas stambus gamybos procesasKilmės šalis:Sudan
Šalis, kurioje paskutinį kartą gamintojo atliktas stambus gamybos procesas
Šalis, kurioje paskutinį kartą gamintojo atliktas stambus gamybos procesasKilmės šalis:Sudan
Šalis, kurioje paskutinį kartą gamintojo atliktas stambus gamybos procesas
Tarifo nr.:85044095
US ECCN:EAR99
EU ECCN:NLR
RoHS suderinamumas:Y-Ex
„RoHS“
RoHS reikalavimai dėl ftalatų naudojimo atitikties:Taip
„RoHS“
SVHC:To Be Advised
Atsisiųskite gaminio atitikties sertifikatą
Gaminio atitikties sertifikatas
Svoris (kg):.06
