RDK-706
Reference Design Kit, TOP267VG, Power Management, Isolated Flyback Power Supply
Paveikslėlis yra tik kaip iliustracija. Žr. produkto aprašymą.
GamintojasPOWER INTEGRATIONS
Gamintojo detalės nr.RDK-706
Užsakymo kodas4059649
Techninės specifikacijos
4 Sandėlyje
Reikia daugiau?
Pristatymas per 1–2 darbo dienas
Užsakymas iki 17:00 val., standartinis pristatymas
| Kiekis | |
|---|---|
| 1+ | 78,280 € |
Kaina, skirta:Each
Minimalus: 1
Keli: 1
78,28 € (be PVM)
Pridėti dalies Nr. ir (ar) eilutės pastabą
Į užsakymo patvirtinimą, sąskaitą faktūrą ir važtaraštį įrašyta tik šiam užsakymui.
Šis numeris bus įrašytas į užsakymo patvirtinimą, sąskaitą faktūrą, važtaraštį, internetinio patvirtinimo el. laišką ir prekės etiketę.
Informacija apie produktą
GamintojasPOWER INTEGRATIONS
Gamintojo detalės nr.RDK-706
Užsakymo kodas4059649
Techninės specifikacijos
Silicon ManufacturerPower Integrations
Silicon Core NumberTOP267VG
Kit Application TypePower Management
Application Sub TypeIsolated Flyback Power Supply
Core Architecture-
Core Sub-Architecture-
Silicon Family NameTOPSwitch-JX
Kit ContentsReference Design Board TOP267VG
Product Range-
SVHCNo SVHC (21-Jan-2025)
Produktų apžvalga

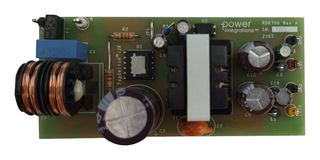

RDK-706 is a reference design kit for a 26.5W isolated flyback power supply using TOPSwitch™-JX TOP267VG.
- Input voltage: 90VAC to 265VAC, output voltage: 12V / 2A, 5V / 500mA
- Dual output flyback topology
- No-load input power <lt/> 90mW at 230VAC
- Auto recovery output over current (OCP) and short-circuit protection
- Primary sensed output overvoltage shutdown (OVP) eliminates second optocoupler
- Over temperature shutdown
- Line UVLO and line overvoltage shutdown prevents output glitching and improves reliability
- 132KHz operation optimizes core size and efficiency performance
- 84% <lt/> efficiency full load at nominal lines
Techniniai duomenys
Silicon Manufacturer
Power Integrations
Kit Application Type
Power Management
Core Architecture
-
Silicon Family Name
TOPSwitch-JX
Product Range
-
Silicon Core Number
TOP267VG
Application Sub Type
Isolated Flyback Power Supply
Core Sub-Architecture
-
Kit Contents
Reference Design Board TOP267VG
SVHC
No SVHC (21-Jan-2025)
Techniniai duomenys (1)
Teisinė ir aplinkosaugos informacija
Kilmės šalis:
Šalis, kurioje paskutinį kartą gamintojo atliktas stambus gamybos procesasKilmės šalis:United States
Šalis, kurioje paskutinį kartą gamintojo atliktas stambus gamybos procesas
Šalis, kurioje paskutinį kartą gamintojo atliktas stambus gamybos procesasKilmės šalis:United States
Šalis, kurioje paskutinį kartą gamintojo atliktas stambus gamybos procesas
Tarifo nr.:84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS suderinamumas:Taip
„RoHS“
RoHS reikalavimai dėl ftalatų naudojimo atitikties:Taip
„RoHS“
SVHC:No SVHC (21-Jan-2025)
Atsisiųskite gaminio atitikties sertifikatą
Gaminio atitikties sertifikatas
Svoris (kg):.000001
