BSM180C12P3C202
Silicon Carbide MOSFET, Chopper, N Channel, 180 A, 1.2 kV, Module

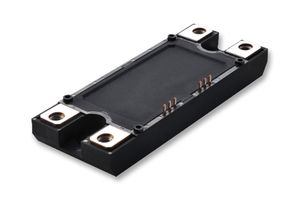

Paveikslėlis yra tik kaip iliustracija. Žr. produkto aprašymą.
12 Sandėlyje
Reikia daugiau?
Pristatymas per 1–2 darbo dienas
Užsakymas iki 17:00 val., standartinis pristatymas
| Kiekis | |
|---|---|
| 1+ | 434,100 € |
Kaina, skirta:Each
Minimalus: 1
Keli: 1
434,10 € (be PVM)
Pridėti dalies Nr. ir (ar) eilutės pastabą
Į užsakymo patvirtinimą, sąskaitą faktūrą ir važtaraštį įrašyta tik šiam užsakymui.
Šis numeris bus įrašytas į užsakymo patvirtinimą, sąskaitą faktūrą, važtaraštį, internetinio patvirtinimo el. laišką ir prekės etiketę.
Informacija apie produktą
GamintojasROHM
Gamintojo detalės nr.BSM180C12P3C202
Užsakymo kodas3573219
Techninės specifikacijos
MOSFET Module ConfigurationChopper
Channel TypeN Channel
Continuous Drain Current Id180A
Drain Source Voltage Vds1.2kV
Drain Source On State Resistance-
Transistor Case StyleModule
No. of Pins-
Rds(on) Test Voltage-
Gate Source Threshold Voltage Max5.6V
Power Dissipation880W
Operating Temperature Max150°C
Product Range-
SVHCLead (23-Jan-2024)
Produktų apžvalga
BSM180C12P3C202 is a SiC power module. This product is a chopper module consisting of SiC-UMOSFET and SiC-SBD from ROHM. Application includes motor drive, converter, photovoltaics, wind power generation.
- Low surge, low switching loss, high-speed switching possible
- Reduced temperature dependence
- 1.8V typical static drain-source on-state voltage (Tj=25°C, IC=180A, VGS=18V)
- 10µA maximum drain cut-off current (VDS=1200V, VGS=0V, Tj=25°C)
- Gate-source threshold voltage range from 2.7V to 5.6V (VDS=10V, ID=50mA, Tj=25°C)
- 9nF typical input capacitance (VDS=10V, VGS=0V, 100KHz, Tj=25°C)
- 30ns typ switching characteristics (VGS(on)=18V, VGS(off)=0V, VDS=600V, RG=3.9ohm inductive load)
- 2500Vrms isolation voltage (terminals to baseplate, f=60Hz AC 1min)
- 1.4ohm typical gate resistance (Tj=25°C)
- Junction temperature range from -40°C to150°C
Techniniai duomenys
MOSFET Module Configuration
Chopper
Continuous Drain Current Id
180A
Drain Source On State Resistance
-
No. of Pins
-
Gate Source Threshold Voltage Max
5.6V
Operating Temperature Max
150°C
SVHC
Lead (23-Jan-2024)
Channel Type
N Channel
Drain Source Voltage Vds
1.2kV
Transistor Case Style
Module
Rds(on) Test Voltage
-
Power Dissipation
880W
Product Range
-
Techniniai duomenys (1)
Teisinė ir aplinkosaugos informacija
Kilmės šalis:
Šalis, kurioje paskutinį kartą gamintojo atliktas stambus gamybos procesasKilmės šalis:Japan
Šalis, kurioje paskutinį kartą gamintojo atliktas stambus gamybos procesas
Šalis, kurioje paskutinį kartą gamintojo atliktas stambus gamybos procesasKilmės šalis:Japan
Šalis, kurioje paskutinį kartą gamintojo atliktas stambus gamybos procesas
Tarifo nr.:85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS suderinamumas:Taip
„RoHS“
RoHS reikalavimai dėl ftalatų naudojimo atitikties:Taip
„RoHS“
SVHC:Lead (23-Jan-2024)
Atsisiųskite gaminio atitikties sertifikatą
Gaminio atitikties sertifikatas
Svoris (kg):.28
